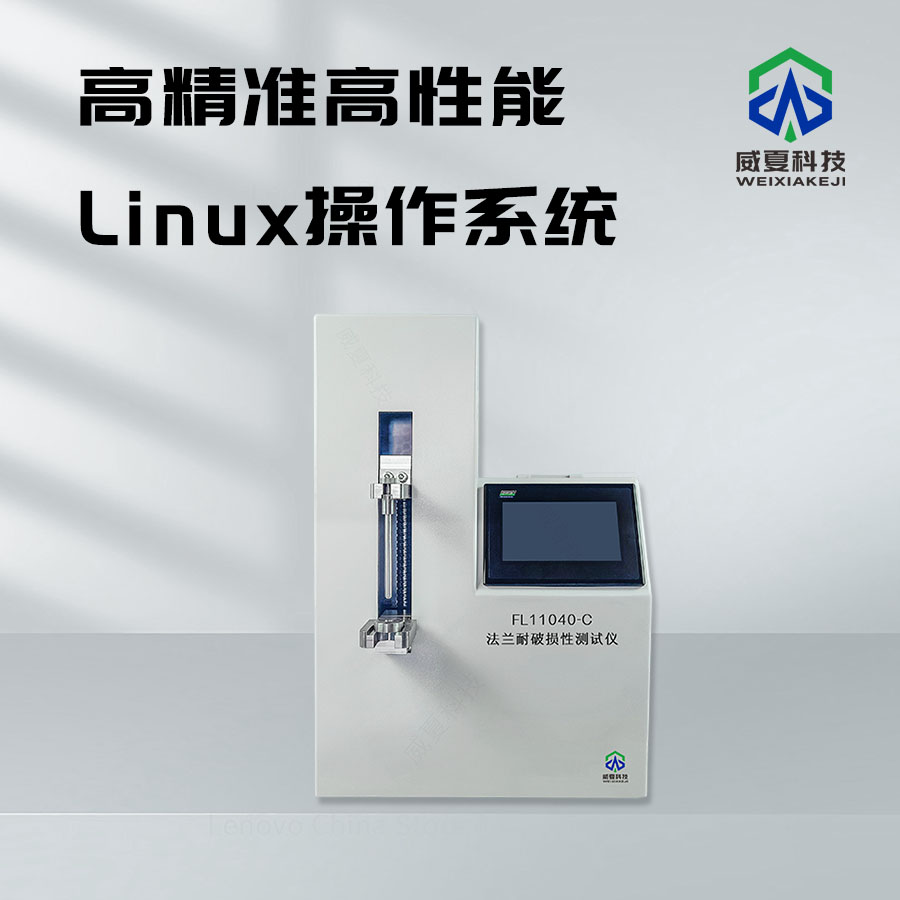

法兰耐破损性测试仪工作原理
03/04/2025
法兰耐破损性测试仪主要用于测定预灌封注射器上的鲁尔接头等的法兰耐破损性能。其工作原理如下：
固定试样：将带有法兰的被测物体，如预灌封注射器，固定在测试仪的特定夹具上。通常注射器边缘会被固定在圆筒夹持器的上方，确保被测法兰处于稳定且正确的测试位置，以便能准确地承受和传递后续施加的作用力。
施加作用力：通过仪器内部的传动装置和动力系统，对固定好的法兰施加一个逐渐增大的力。这个力的施加方式可能是通过电机带动活塞、丝杆等机械结构来实现，以一定的速度和方式推动测试部件与法兰接触并施加压力，常见的测试速度如 100±0.1mm/min。
测量与记录：在施加作用力的过程中，仪器内置的力值传感器会实时测量并记录法兰所承受的力的大小。力值传感器将力的物理信号转换为电信号等可处理的信号形式，传输给仪器的控制系统。
确定破损点：随着作用力不断增加，当法兰达到其承受极限而发生破损时，力值传感器会捕捉到此时的力值数据，这个力值就是法兰的破损力值。控制系统会在法兰破损的瞬间，锁定并记录下这个最大力值以及相关的测试参数，如位移、时间等。
数据分析与显示：仪器的控制系统或软件会对记录的数据进行分析和处理，可能会计算出与法兰耐破损性相关的其他指标和参数。同时，这些数据会通过显示屏直观地展示给操作人员，有的测试仪还可以绘制出法兰抗断裂的曲线，以便操作人员更清晰地了解测试过程和结果。
