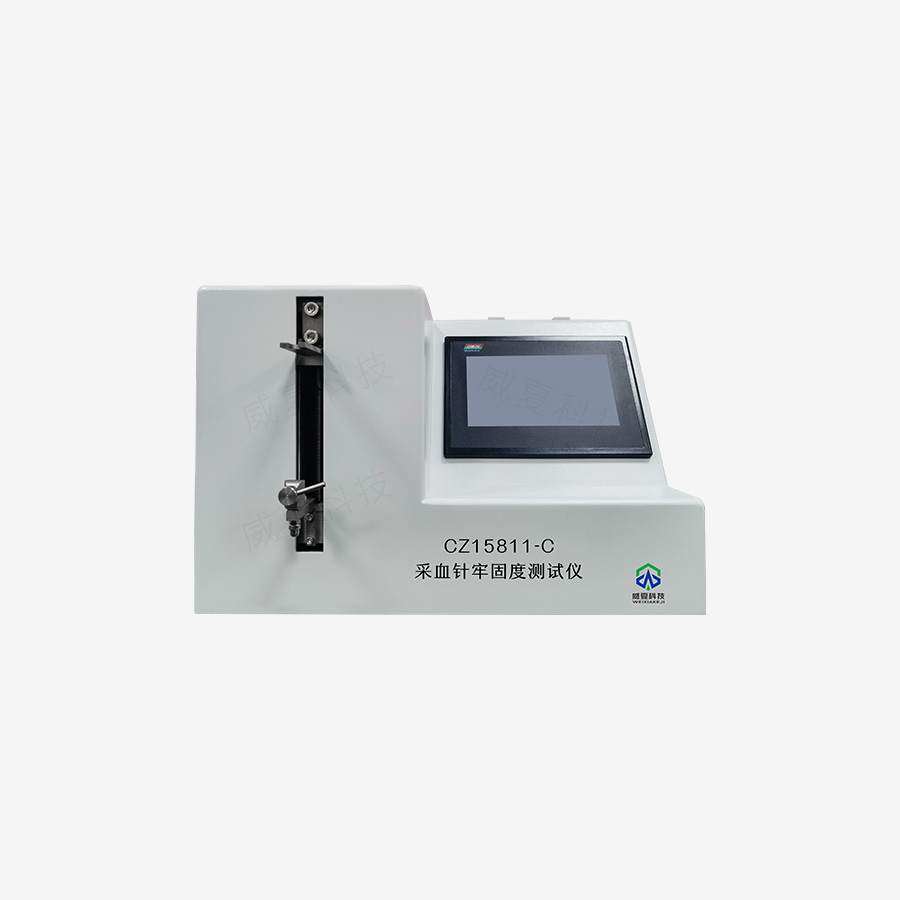

采血针牢固度测试仪技术解析
采血针牢固度测试仪是医疗器械质量控制领域的核心设备之一，其通过模拟临床操作环境与极端力学条件，对采血针的针头-针座连接强度、抗扭转性能及疲劳耐受性进行量化评估。
一、设备核心工作原理
力学加载系统
采用伺服电机驱动高精度滚珠丝杠机构，实现0.1N分辨率的轴向拉伸力加载（范围0-100N）
配备独立扭矩测试模块，可执行0-0.5N·m范围的动态扭转测试
双工位设计支持同步开展拉伸-扭转复合载荷试验
传感器配置
内置S型应变式力传感器（精度±0.5% FS）
非接触式光电编码器实时监测位移量（分辨率0.01mm）
温度补偿模块消除环境波动对测试结果的影响
控制与数据分析系统
基于PLC+工控机的双冗余架构，确保测试过程连续稳定
专用软件支持ISO 7864、YY/T 0148等标准测试程序一键调用
数据采集频率最高可达2000Hz，完整记录失效瞬间动态参数
二、关键技术突破点
动态夹持技术
采用自适应V型夹具（接触面硬度HRC60-62），通过气压闭环控制实现0.05mm级夹持精度，避免传统机械夹持造成的样品压痕或滑移现象。多轴同步控制算法
开发六自由度运动补偿系统，消除测试过程中因夹具不对中产生的侧向分力（补偿精度＜0.1°），使轴向载荷偏差控制在±1.5%以内。失效模式智能识别
基于深度学习的图像处理模块（分辨率5μm）可自动判别针头拔出、针座断裂、螺纹滑牙等7类失效类型，分类准确率达98.7%。
三、标准化测试流程
预处理阶段
恒温恒湿环境（23±2℃/50±5%RH）下平衡处理24小时
采用激光测微仪进行初始几何尺寸标定
轴向拉伸测试
以10mm/min速率加载至15N保持60秒（符合ISO 11399临床操作模拟）
记录最大分离力及位移-载荷曲线拐点
扭转疲劳测试
施加0.25N·m扭矩进行500次正弦波循环（频率2Hz）
监测扭矩衰减率与相位角偏移量
四、行业应用价值
医疗器械注册验证
提供符合FDA 510(k)、CE MDR要求的型式检验数据
生成包含Weibull分布分析的可靠性报告
生产工艺优化
通过DOE实验设计量化注塑压力（80-120MPa）、保压时间（3-8s）对连接强度的影响规律
建立胶粘剂固化度（DSC法）与抗扭转性能的数学模型
临床风险预警
统计数据显示，经严格测试的采血针临床断针率可从0.03%降至0.005%以下
通过失效数据库比对提前识别原材料批次缺陷
